Pose d'une sortie de ventilation pour toiture plate EPDM

Publiée le lundi 31 juillet 2017

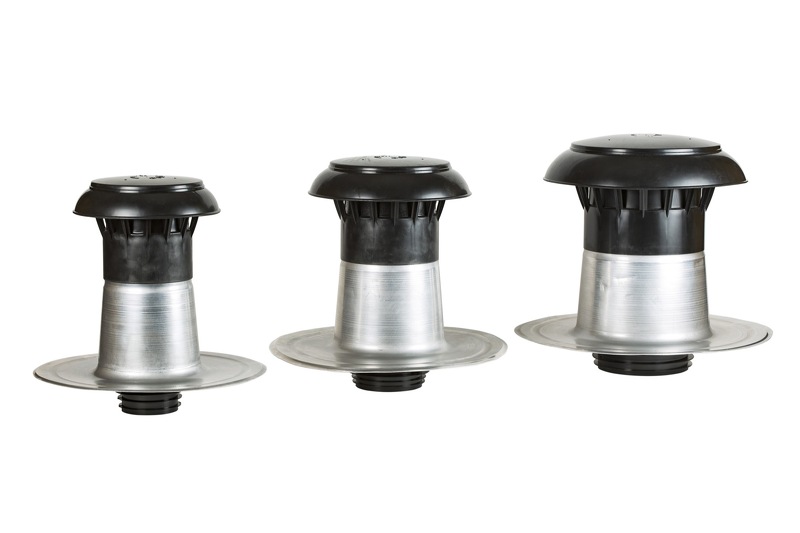

gamme de sortie de ventilation isolée pour conduits de 90 à 160 mm

Pour vous aidez dans vos réalisations, vous trouverez ci-dessous toutes les étapes de pose d'une sortie de ventilation sur un toit plat étanché en membrane EPDM.

3 modèles de sortie de ventilation existent pour s'adapter à tous les conduits de sorties.

  • Pour les modèles 90-100mm et 110-125mm nous utiliserons une pièce adhésive 45 x 45 cm de coté pré-percée.
  • Pour le modèle 150-160mm nous utiliserons 4 pièces de bande adhésive de 150mm de large par 56 cm de long.


 Attention : Dans le cas de toiture chaude le tuyau de raccordement en PVC doit arriver à la surface extérieur de l'isolant

Etape 1 : Retournez la sortie de ventilation et appliquez un cordon de mastic / colle PU sur le dessous à 5 cm du bord de la platine.

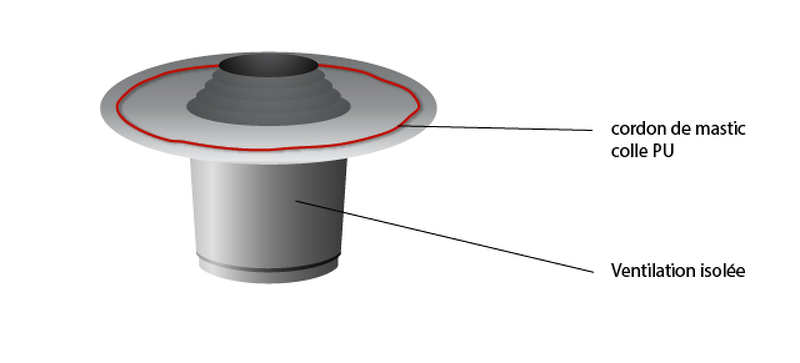

préparation de la platine de ventilation avec un cordon de mastic PU sous la platine

Etape 2 : Posez la platine à l'endroit prévu en emboitant la base de la sortie de ventilation dans le conduit.

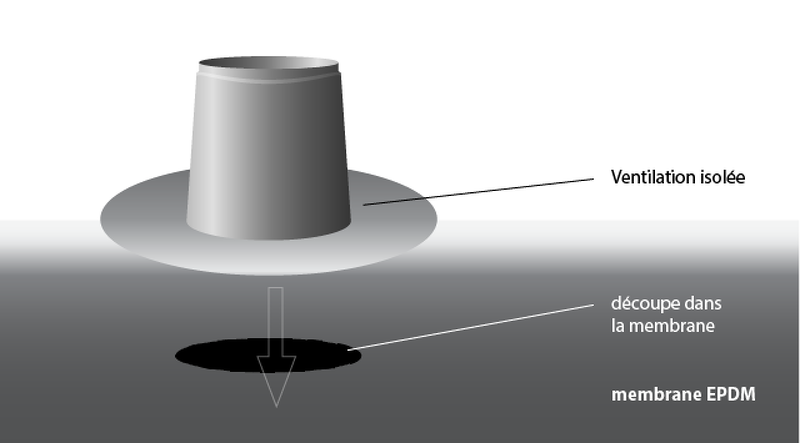

Pose de la platine sur la découpe de l'epdm


Etanchéité des sorties de ventilation 90-100mm / 110-125mm avec la pièce adhésive 45x45 cm pré-perçée :

Etape 3 : Encoller de primaire la platine et la membrane EPDM sur la zone de la pièce adhésive. Posez la pièce adhésive puis marouflez.

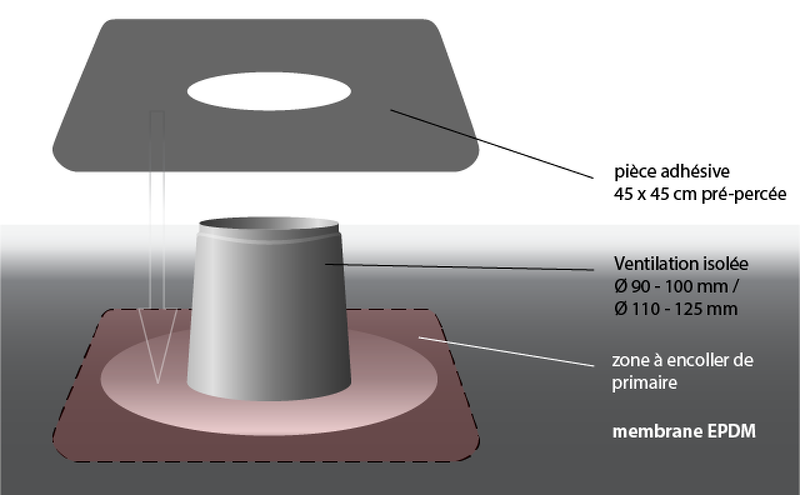

pose platine de ventilation schéma étape 3 platines 90-100 / 110-125mm

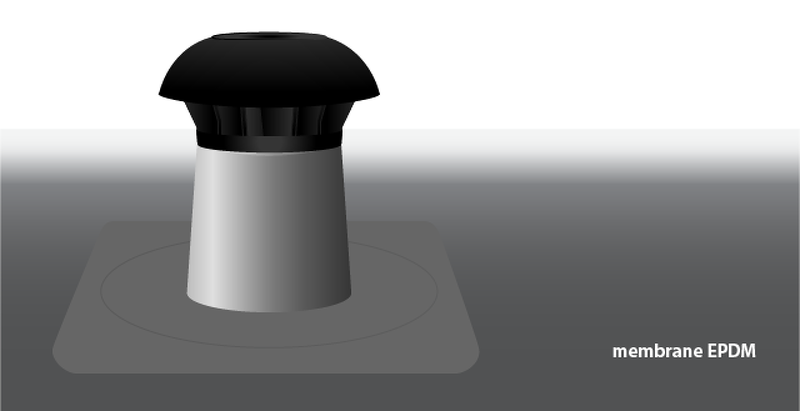

pose platine de ventilation schéma finie platines 90-100 et 110-125mm





Etanchéité des sorties de ventilation 150-160mm avec les bandes adhésives de 150 mm x 56 cm :

Etape 3 : Encoller de primaire la platine et la membrane epdm sur les zones des deux premières bandes adhésives de 150 mm de large x 56 cm de long. Poser les bandes adhésives puis maroufler les bandes.

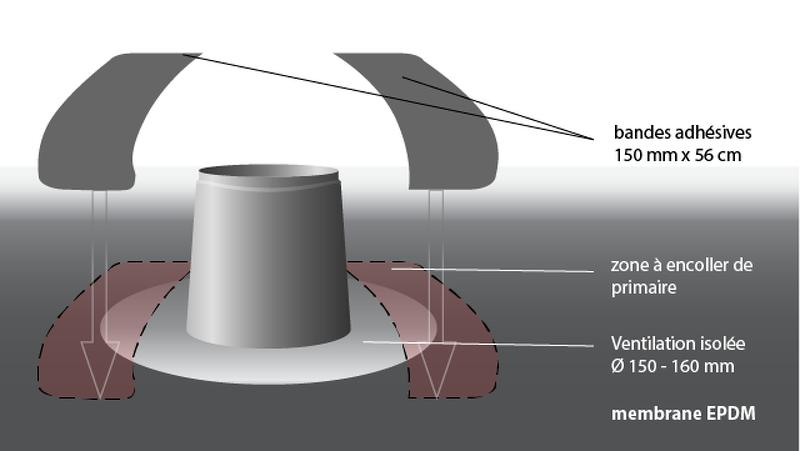

pose platine de ventilation schéma étape 3 platine 150-160mm

Etape 4 : Encoller de primaire la platine et l’epdm sur les zones des deux dernières bandes adhésives de 150 mm de large x 56 cm de long. Poser les bandes adhésives puis maroufler les bandes.

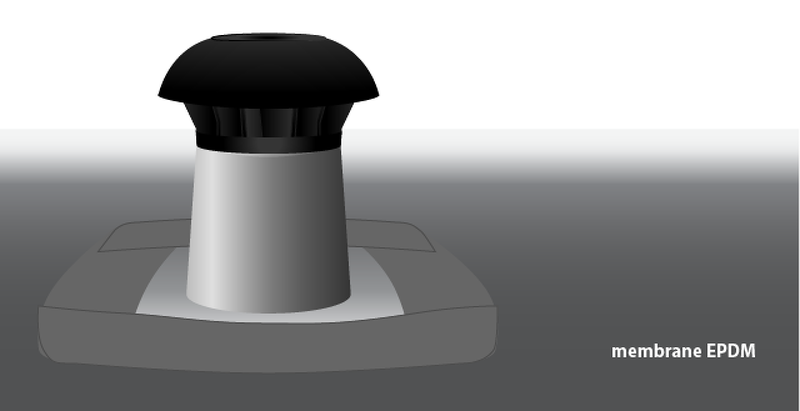

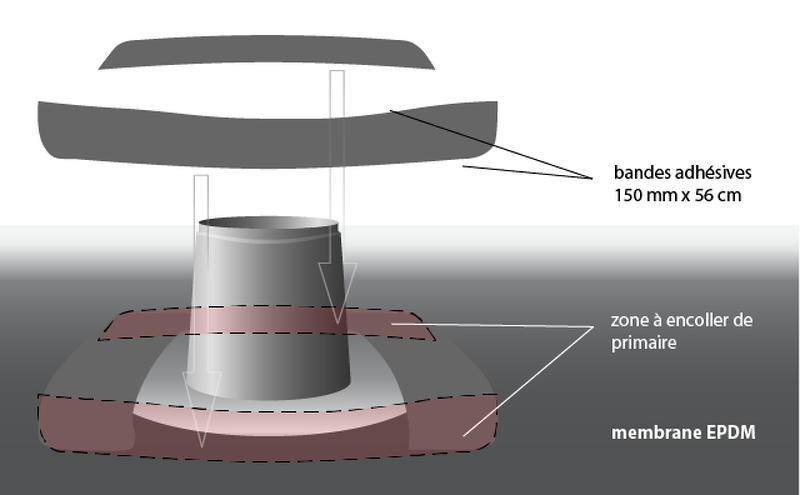

pose platine de ventilation schéma étape 4 platine 150-160mmpose platine de ventilation schéma finie platines 150-160mm
