Pose d'une platine solin inox pour toiture plate

Publiée le jeudi 17 novembre 2016

platine solin inox sur étanchéité epdm avant montage

Ne doutez plus ! voici ci-dessous les étapes d'installation d'une platine SOLIN INOX pour toiture plate sur une étanchéité epdm.

Le schéma et les côtes indiqués sont valables pour une platine solin inox standard à embase carré de 50 cm de coté.

la platine solin inox est aussi appelée platine de poêle.

Dans le cas d'une toiture froide : un espace de 7 cm doit être laissé entre le support OSB3 et le tuyau double paroi du poêle.

Dans le cas d'une toiture chaude : un espace de 10 cm doit être laissé entre l'isolant et le tuyau double paroi du poêle.

Etape 1 : retourner la platine de poele et appliquer un cordon de mastic / colle PU sur le dessous à 5cm du bord de la platine.

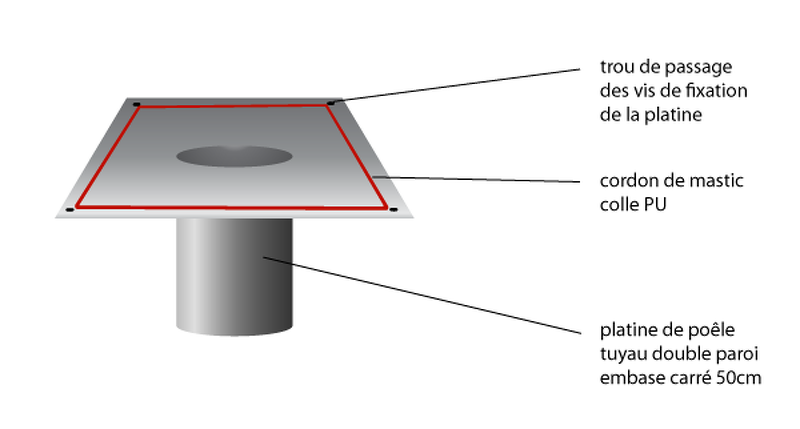

platine de poele retournée pour application du cordon de mastic colle PU (schéma)

Etape 2 : Poser la platine à l’endroit prévu. Appuyer. Visser la platine aux 4 coins.

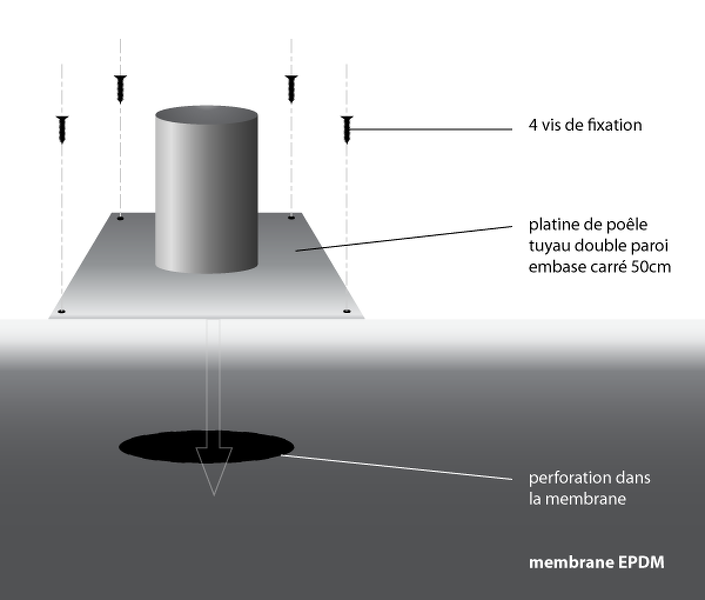

position de la platine de poele et fixation par quatre vis (schéma)

Etape 3 : Encoller de primaire la platine et l’epdm sur les zones des deux premières bandes adhésives de 150mm de large préalablement découpées. Poser les bandes adhésives puis maroufler les bandes.

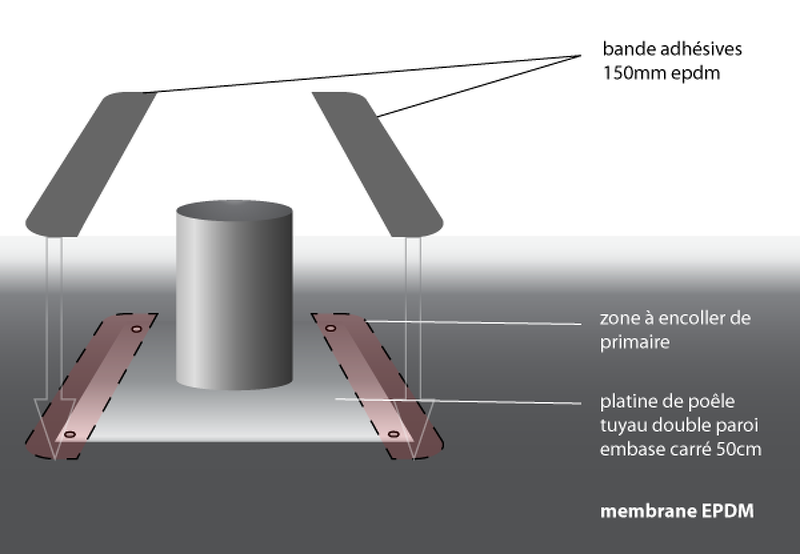

application des 2 bandes adhésives sur des cotés opposés de la platine. (schéma)

Etape 4 : Encoller de primaire la platine et l’epdm sur les zones des deux dernières bandes adhésives de 150mm de large préalablement découpées. Poser les bandes adhésives puis maroufler les bandes.

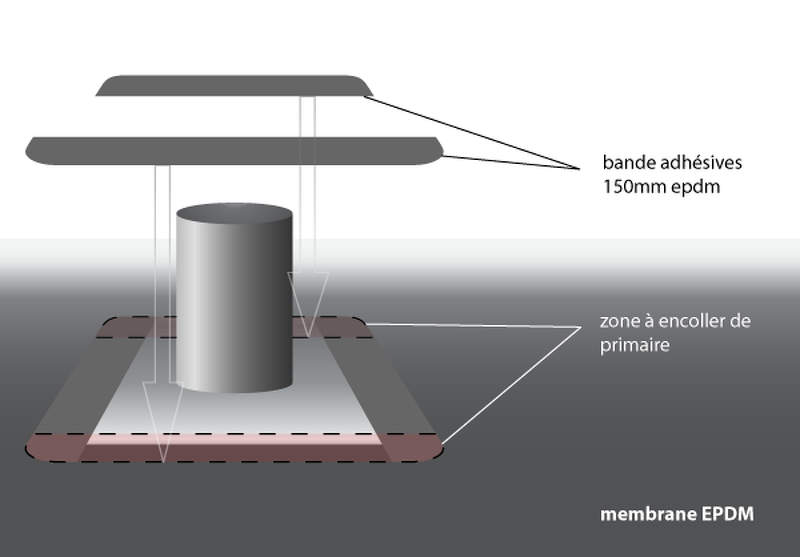

Application des 2 autres bandes adhésives sur les 2 cotés restants de la platine. (schéma)

Aspect fini :

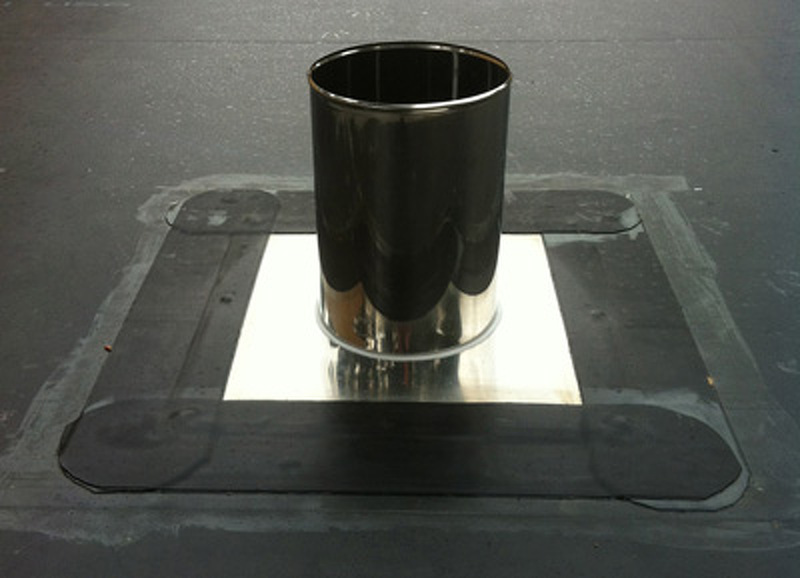

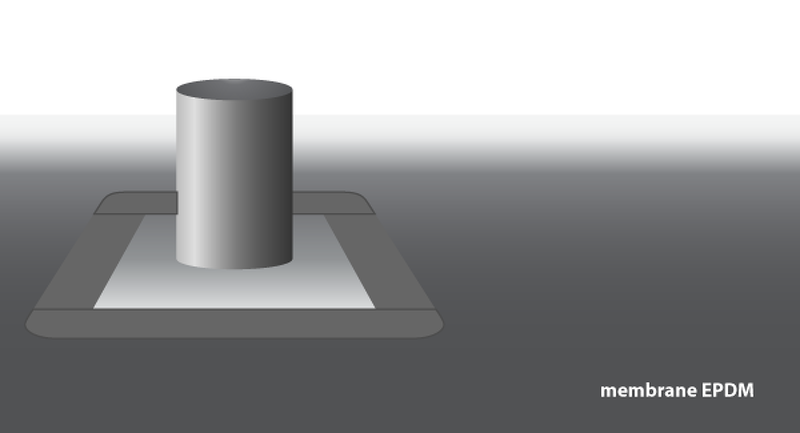

la pose est finie : la platine de poele est collée et entourée par les bandes adhésives. (schéma)la pose est finie : la platine de poele est collée et entourée par les bandes adhésives. (photographie)

Quelle que soit la marque de votre poêle et de la platine solin vendue avec, la techique de pose sur l'EPDM reste identique.

N'hésitez pas à nous contacter si nos explications manquent de clarté ou de détails.
